Cas concret

Réseau de distribution d’eau potable

Contrôle et gestion d'une chambre de vannes (sectorisation)

La sectorisation des réseaux d’eau permet de rechercher efficacement les fuites et de maîtriser les volumes d’eau.

Enjeux

Contrôle de fuites au niveau d’une chambre de vannes dans le cadre de la sectorisation du réseau de distribution

Objectifs

Suivre les débits, réguler la pression, alimenter un système anti-intrusion ainsi qu’un poste d’éclairage. Télé-transmettre l’ensemble des données.

Besoins

L’alimentation électrique autonome pour 4 capteurs de débits et pression, un coffret de régulation de pression, un coffret de télétransmission, un détecteur de présence infra-rouge, un poste d’éclairage.

Contraintes

Le site est isolé et un raccordement au réseau EDF serait trop onéreux (plusieurs dizaines de milliers d’euros). Ils recherchent une source autonome d’électricité.

Acteurs

L’acteur est, dans ce cas, une agglomération.

La solution Save Innovations

Détails de la configuration du site et des données hydrauliques :

Canalisation DN 200
Débit moyen 100 m3/h
Pression 9 bars
Delta P admissible 3 bar

Besoins de 4W de puissance électriques (soit 96 Wh par jour) pour alimenter :

1 télé-transmetteur
4 capteurs de pression
1 coffret régulation
1 détecteur IR
1 poste d’éclairage

PICOGEN 200

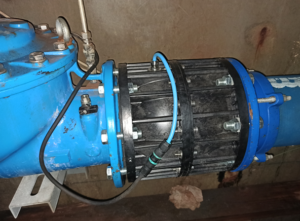

Une PICOGEN 200 qui permet d’alimenter en continu et toute autonomie l’ensemble des équipements électriques dans une chambre de vannes avec un débit moyen de 100 m3/h.

La turbine installée a une capacité maximum de production de 25 W, soit une puissance électrique journalière max. de 600 Wh.

La perte de charge due à la PICOGEN ® est extrêmement faible : 0,06 bar.

Grâce à la PICOGEN la fréquence de visite sur site des techniciens pour vérifier le niveau de charge batterie et déceler une intrusion est passée de une fois par semaine à maximum une fois par mois.

2 h

De temps d'installation

40 k€

D'économies par rapport à un raccordement EDF

100 %

Des équipements alimentés en continu

Méthodologie

1

Une agglomération nous contacte pour trouver une solution énergétique adaptée au besoins d’un site isolé.

2

Save Innovations envoie au service technique de l’agglomération une fiche à remplir afin de connaitre l’ensemble des données hydrauliques et des besoins électriques du site.

3

Save Innovations réalise l’étude de faisabilité technique et fournit l’estimation du productible électrique.

4

Une offre est envoyée par Save Innovations pour la fourniture de la solution PICOGEN ® adaptée au site.

5

La commande est passée par l’agglomération.

6

Livraison de la turbine, du régulateur et du dossier technique.

7

Accompagnement à l’installation par un technicien Save Innovations

8

Suivi du bon fonctionnement de la solution Save Innovations par télétransmission des données.
